Détails de produit
Lieu d'origine: JIANGSU
Nom de marque: Zhijia
Certification: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
Numéro de modèle: Tuyau de Wleded de carbone
Conditions de paiement et d'expédition
Quantité de commande min: 5TONS
Prix: USD 621-938 Per Ton
Détails d'emballage: emballé dans les paquets ou la boîte en bois ou en tant que client requis
Délai de livraison: 10-15days
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 500000 tonnes/tonnes par mois
Normes: |
ASTM, ASME et api, norme ANSI B 36,10 |
Métier: |
Laminé à froid et étiré à froid |
Norme de norme ANSI: |
B1.20. |
Catégories: |
Catégorie A, catégorie B, catégorie C d'ASTM A106 |
Type: |
ERW/sans couture/a fabriqué/soudé |
TAILLE: |
1/2 » NOTA: à 36" NOTA: |
Longueur: |
3 mètres minimum, 18 mètres maximum |
Épaisseur: |
3-12mm |
Spécialisé dedans: |
Tuyau de la catégorie B du grand diamètre ASTM A106 |
Programmes: |
Programme 20, 30, 40, norme (DST), lourd supplémentaire (XH), 80, 100, 120, 140, 160, XXH et plus lo |
Norme d'ASME: |
B36.10M |
Tolérance: |
Tuyau étiré à froid : +/-0.1mm a laminé à froid le tuyau : +/-0.05mm |
Extrémité: |
L'extrémité simple, extrémité biseautée, a marché |
Normes: |
ASTM, ASME et api, norme ANSI B 36,10 |
Métier: |
Laminé à froid et étiré à froid |
Norme de norme ANSI: |
B1.20. |
Catégories: |
Catégorie A, catégorie B, catégorie C d'ASTM A106 |
Type: |
ERW/sans couture/a fabriqué/soudé |
TAILLE: |
1/2 » NOTA: à 36" NOTA: |
Longueur: |
3 mètres minimum, 18 mètres maximum |
Épaisseur: |
3-12mm |
Spécialisé dedans: |
Tuyau de la catégorie B du grand diamètre ASTM A106 |
Programmes: |
Programme 20, 30, 40, norme (DST), lourd supplémentaire (XH), 80, 100, 120, 140, 160, XXH et plus lo |
Norme d'ASME: |
B36.10M |
Tolérance: |
Tuyau étiré à froid : +/-0.1mm a laminé à froid le tuyau : +/-0.05mm |
Extrémité: |
L'extrémité simple, extrémité biseautée, a marché |

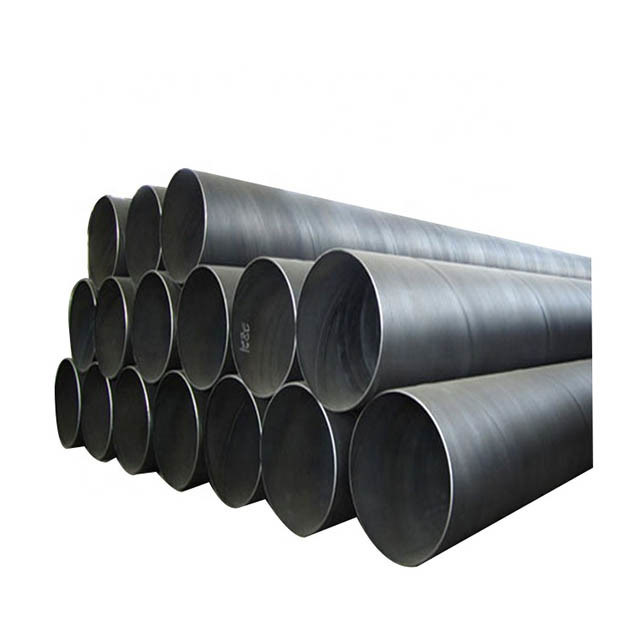

Tuyau soudé de SA 106 GR B Sch 40, fabricant de tuyau de l'acier au carbone ERW d'A106 GR B en Chine
Le tuyau de la catégorie B d'ASTM A106 est des spécifications et une catégorie pour la haute température, tuyaux d'acier au carbone à haute pression. Zhijia Steel Company est un fournisseur de ces tuyaux en des tailles et quantité différentes. Il y a de différentes normes et catégories qui sont employées dans différentes applications. A106 le tuyau sans couture de la catégorie B est utilisé dans les applications où des gaz et les fluides chauds sont transportés aux températures élevées. C'est important pour réduire la consommation d'énergie à ces usines. Il y a différentes classes de pression dénotées par les programmes de ces tuyaux.
Nos ASTM A106 GR B Sch 40 tuyaux sont des à moyenne portée des tuyaux de classe de pression qui peuvent être appliqués dans les applications avec doux aux capacités moyennes de pression. Les applications du matériel d'ASTM A106 Gr.B ont pu être des industries vues comme la construction navale, les raffineries marines d'applications, de pétrole et de gaz et dans des centrales pétrochimiques. Le matériel d'A106 Gr.B produit par nous est de niveau élevé, usure de haute résistance et haute résistante. Les dimensions A106 du tuyau de la catégorie B varient avec les normes et les conditions d'application. La classe de grandeurs de tuyau d'A106b de 1/8 pouce à 48 pouces dans la gamme généralement utilisée. Vous pouvez nous contacter pour n'importe quelle tuyauterie faite sur commande en matériel de SA 106 GR B.
| Taille » | MSL font | L'ISMT font | JSL font |
|---|---|---|---|
| 1/2 » | 1 323,53 | 1 316,18 | 1 330,88 |
| 3/4" | 1 102,94 | 1 095,59 | 1 110,29 |
| 1" | 955,88 | 948,53 | 963,24 |
| 1,25 » | 911,76 | 904,41 | 919,12 |
| 1,5" | 808,82 | 801,47 | 816,18 |
| Prix USD/Ton Tous les prix s'appliquent pour SCH 40, SCH 60, SCH 80 et SCH XS |
|||
| NPS [indicateur de DN] | Au-dessus de | Sous | ||
| dans. | millimètre | dans. | millimètre | |
| 1/8 à 1-1/2 [6 à 40], incluant | 1/64 (0,015) | 0,4 | 1/64 (0,015) | 0,4 |
| Plus de 1-1/2 à 4 [40 à 100], incluant | 1/32 (0,031) | 0,8 | 1/32 (0,031) | 0,8 |
| Plus de 4 à 8 [100 à 200], incluant | 1/16 (0,062) | 1,6 | 1/32 (0,031) | 0,8 |
| Plus de 8 à 18 [200 à 450], incluant | 3/32 (0,093) | 2,4 | 1/32 (0,031) | 0,8 |
| Plus de 18 à 26 [450 à 650], incluant | 1/8 (0,125) | 3,2 | 1/32 (0,031) | 0,8 |
| Plus de 26 à 34 [650 à 859], incluant | 5/32 (0,156) | 4,0 | 1/32 (0,031) | 0,8 |
| Plus de 34 à 48 [850 à 1200], incluant | 3/16 (0,187) | 4,8 | 1/32 (0,031) | 0,8 |
Essai de tension -- NPS 8 et plus grand -- acceptable transversal ou longitudinal
Plus petit que NPS 8 -- pesé dans les sorts. De plus grandes tailles -- par longueur.
Aplatissement de l'essai -- NPS 2 et plus grand.
Essai de pliage (froid) -- NPS 2 et dessous.
| Degré de courbure | Diamètre de mandrin | |
| Pour des usages normaux d'ASTM A106 | 90 | nom de 12 x. diamètre de tuyau |
| Pour l'enroulement étroit | 180 | nom de 8 x. diamètre de tuyau |
| Types de tuyau de la catégorie B d'ASTM A106 | Diamètre | Épaisseur de paroi | Longueur |
|---|---|---|---|
| Tuyau sans couture de la catégorie B d'ASTM A106 (tailles faites sur commande) | 1/2 » NOTA: - 60" NOTA: | SCH 5/SCH 10/SCH 40/SCH 80/SCH 160 | Coutume |
| La catégorie B d'ASTM A106 a soudé le tuyau (dans les tailles courantes + faites sur commande) | 1/2 » NOTA: - 24" NOTA: | Selon la condition | Coutume |
| Tuyau de la catégorie B ERW d'ASTM A106 (tailles faites sur commande) | 1/2 » NOTA: - 24" NOTA: | Selon la condition | Coutume |
| La catégorie B d'ASTM A106 A VU le tuyau | 16" NOTA: - 100 » NOTA: | Selon la condition | Coutume |
| Norme | Catégorie | Composition chimique % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Manganèse | P | S | SI | Cr | Cu | Ni | MOIS | V | ||
| ASTM A106 | B | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | >0,10 | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| ASTM A53 | B | ≤0.30 | ≤1.20 | ≤0.05 | ≤0.045 | - | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| Api 5L | B (PSL-1) | ≤0.28 | ≤1.20 | ≤0.030 | ≤0.030 | - | - | - | - | - | - |
| DIN 1629, DIN 2448 |
St 37,0 | ≤0.17 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| St 44,0 | ≤0.21 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | ≤0.17 | ≤1.40 | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| GB/T8163, GB/T8162 |
10# | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.07-0.37 | ≤0.15 | ≤0.25 | ≤0.30 | - | - |
| 20# | 0.17-0.23 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 | ≤0.25 | ≤0.25 | ≤0.30 | - | - | |
| Norme | Catégorie | Résistance à la traction (MPA) |
Limite conventionnelle d'élasticité (MPA) |
Trans.Elongation (%) |
Essai au choc (j) |
|---|---|---|---|---|---|
| ASTM A106 | B | >415 | ≥240 | ≥16.5 | - |
| ASTM A53 | B | >415 | ≥240 | - | - |
| Api 5L | B (PSL-1) | >414 | ≥241 | Comme clause a | - |
| DIN 1629 | St 37,0 | 350-480 | ≥235 | ≥23 | - |
| DIN 2448 | St 44,0 | 420-550 | ≥275 | ≥19 | - |
| EN10210 | S235JRH | 360-510 | ≥235 | ≥26 | 27 (+20°C) |
| GB/T 8163 | 10# | 335-475 | ≥205 | ≥24 | - |
| GB/T 8162 | 20# | 410-550 | ≥245 | ≥20 | - |
| Pression maximale permise (livres par pouce carré) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | Diamètre extérieur | Programme | ||||||||||||
| (dedans) | (dedans) | 10 | 20 | 30 | DST | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/4 | 0,54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0,675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0,84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1,05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1,315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1,66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1,9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2,375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2,875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3,5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4,5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5,563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6,625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8,625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10,75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12,75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| NOTA: | Taille | OD | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | ||
| 1/8" | 10,29 | 1,2 | 1,73 | 2,41 | ||||||||||||
| 1/4" | 13,72 | 1,7 | 2,24 | 3,02 | ||||||||||||
| 3/8" | 17,15 | 1,7 | 2,31 | 3,2 | ||||||||||||
| 15 | 1/2 » | 21,34 | 2,8 | 1,7 | 2,1 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | ||||||
| 20 | 3/4" | 26,67 | 2,9 | 1,7 | 2,1 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | ||||||
| 25 | 1" | 33,4 | 3,4 | 1,7 | 2,8 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | ||||||
| 32 | 1 1/4" | 42,16 | 3,6 | 1,7 | 2,8 | 3,56 | 4,85 | 4,85 | 6,35 | 9,7 | ||||||
| 40 | 1 1/2 » | 48,26 | 3,7 | 1,7 | 2,8 | 3,68 | 5,08 | 5,08 | 7,14 | 10,2 | ||||||
| 50 | 2" | 60,33 | 3,9 | 1,7 | 2,8 | 3,91 | 5,54 | 5,54 | 9,74 | 11,1 | ||||||
| 65 | 2 1/2 » | 73,03 | 5,2 | 2,1 | 3,1 | 5,16 | 7,01 | 7,01 | 9,53 | 14 | ||||||
| 80 | 3" | 88,9 | 5,5 | 2,1 | 3,1 | 5,49 | 7,62 | 7,62 | 11,1 | 15,2 | ||||||
| 90 | 3 1/2 » | 101,6 | 5,7 | 2,1 | 3,1 | 5,74 | 8,08 | 8,08 | ||||||||
| 100 | 4" | 114,3 | 6 | 2,1 | 3,1 | 6,02 | 8,56 | 8,56 | 11,1 | 13,5 | 17,1 | |||||
| 125 | 5" | 141,3 | 6,6 | 2,8 | 3,4 | 6,55 | 9,53 | 9,53 | 12,7 | 15,9 | 19,1 | |||||
| 150 | 6" | 168,3 | 7,1 | 2,8 | 3,4 | 7,11 | 10,97 | 11 | 14,3 | 18,3 | 22 | |||||
| 200 | 8" | 219,1 | 8,2 | 2,8 | 3,8 | 6,4 | 8,18 | 10,3 | 12,7 | 12,7 | 15,1 | 19,3 | 20,6 | 23 | 22,2 | |
| 250 | 10" | 273,1 | 9,3 | 3,4 | 4,2 | 6,4 | 9,27 | 12,7 | 12,7 | 15,1 | 19,3 | 21,4 | 25,4 | 28,6 | 25,4 | |
| 300 | 12" | 323,9 | 9,5 | 4 | 4,6 | 6,4 | 10,3 | 14,3 | 12,7 | 17,5 | 21,4 | 25,4 | 28,6 | 33,3 | 25,4 | |
| 350 | 14" | 355,6 | 9,5 | 4 | 4,8 | 6,4 | 7,9 | 11,1 | 15,1 | 12,7 | 19,1 | 23,8 | 27,8 | 31,8 | 35,7 | |
| 400 | 16" | 406,4 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 12,7 | 16,7 | 12,7 | 21,4 | 26,2 | 31 | 36,5 | 40,5 | |
| 450 | 18" | 457,2 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 14,3 | 19,1 | 12,7 | 23,8 | 29,4 | 34,9 | 39,7 | 45,2 | |
| 500 | 20" | 508 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 15,1 | 20,6 | 12,7 | 26,2 | 32,5 | 38,1 | 44,5 | 50 | |
| 550 | 22" | 558,8 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 22,2 | 12,7 | 28,6 | 34,9 | 41,3 | 47,6 | 54 | ||
| 600 | 24" | 609,6 | 9,5 | 5,5 | 6,4 | 6,4 | 9,5 | 17,5 | 24,6 | 12,7 | 31 | 38,9 | 46 | 52,4 | 59,5 | |
| 650 | 26" | 660,4 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 700 | 28" | 711,2 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 750 | 30" | 762 | 9,5 | 6,4 | 7,9 | 7,9 | 13 | 12,7 | ||||||||
| 800 | 32" | 812,8 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 850 | 34" | 863,6 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 900 | 36" | 914,4 | 9,5 | 7,9 | 13 | 19,1 | 12,7 |
Finitions extérieures : Vernis nu, huilé, de moulin, Galv, FBE, FBE double, 3LPE, 3LPP, goudron de houille, revêtement concret et enveloppe de bande.
Finitions de fin : Coupe biseautée et carrée, filetée et couplée.
Le tuyau d'acier de la catégorie B d'ASTM A106 est utilisé dans les applications de construction les plus critiques et également dans certaines applications dans le secteur des véhicules à moteur. En outre, certains des produits d'acier au carbone à valeur ajoutée incluent en acier pour les cylindres de LPG, la catégorie d'api, l'acier anticorrosion, l'acier structurel critique d'application, la qualité de chaudière, les catégories automatiques, les tubes de précision et catégories moyennes/à haut carbone, notamment.
Le tuyau de la catégorie C d'ASTM A106 en grande partie a employé dedans :
| Catégorie A | Catégorie B | Catégorie C | |
|---|---|---|---|
| Carbone % maximal | 0,25 | 0,30 | 0,35 |
| Manganèse % | 0,27 à 0,93 | 0,29 à 1,06 | 0,29 à 1,06 |
| Phosporous, % maximal | 0,025 | 0,025 | 0,025 |
| Soufre, % maximal | 0,025 | 0,025 | 0,025 |
| Silicium, % minimal | 0,10 | 0,10 | 0,10 |
| Sans couture | Catégorie A | Catégorie B | Catégorie C |
|---|---|---|---|
| Résistance à la traction, mn, livre par pouce carré | 48 000 | 60 000 | 70 000 |
| La limite conventionnelle d'élasticité, mn, livre par pouce carré | 30 000 | 35 000 | 40 000 |
| Ancien | Nouveau | |||
|---|---|---|---|---|
| Exécution | Norme | Matériel | Norme | Matériel |
| Sans couture | ASTM A106 | CATÉGORIE B | En 10216-2 | P265GH |
Le programme 160 de la catégorie B d'ASTM A106 et conduite d'alimentation aigre d'ASTM A106 sont lâches ou par paquets serrés avec des bandes de fer. Emballages spéciaux : Métal ou cas, palettes en bois etc.
Conditions de repérage
Roulé, mourez embouti, ou peignez marqué au poncif (l'option du fabricant).
